使用AUTODESK PRINT STUDIO
导入模型
1.使用以下方法之一导入一个或多个模型。
您可以同时导入多个模型，只要构建表面能容下所有模型。
在“准备”栏上，单击“导入”。
将模型拖入到 Print Studio。
选择“文件” > “导入”。
每个导入的模型已被选中并放置在构建表面的中心。
“准备”栏前进到“布局”工作流步骤。在这里，您可以排列和缩放导入的模型。
2.根据模型的大小，系统会提示您对其进行放大或缩小。如果模型对于构件体积来说太大，请单击“缩放到合适大小”。如果模型太小，请考虑更改度量单位。
注意： 如果导入的模型是半透明的，这意味着模型的一部分超出构件体积（选定打印机的可打印空间）。将模型移回到构件体积内部以修复该问题。如果导入的模型显示为红色，则表示模型中有一些错误。不用担心。这些错误通常可在“修复”工作流步骤中修复。
3.如果需要，重复上述步骤以导入多个模型。
注意： 如果导入的模型中包含多个零件，请在模型上单击鼠标右键，然后选择“全部分离”以单独处理各个零件。
如果您意外地导入错误的模型，请将其删除，然后重试。您可以用两种方法删除项目。在“对象浏览器”中选择所需的项目，然后按 Delete 键。也可以在项目上单击鼠标右键，然后选择“删除”。
重要：目前，您可以导入以下网格文件格式：3MF、OBJ 和 STL。这些文件格式不存储有关模型原始度量单位的信息（“毫米”、“厘米”或“英寸”）。因此导入时，Print Studio 将自己的“单位”设置应用于模型。例如，即使模型原来的设计是 4 英寸，但如果 Print Studio 的当前“单位”设置为“毫米”，该模型也会导入为 4 毫米。如果您知道该模型的原始度量单位，请在导入前选择“文件” > “首选项”。然后，在“单位”下选择与之匹配的“长度”选项。
处理模型布局
将一个或多个模型导入到 Print Studio 后，“布局”工作流步骤可为您提供用来准确放置每个模型的工具。
调整视图
一旦导入了模型，您可能想要更改视图或其在可打印区域的位置。您可以根据需要快速平移、缩放和旋转视图。
要平移视图，请按住鼠标滚轮并拖动鼠标朝所需的方向移动。
要放大，请向前滚动鼠标滚轮。
要缩小，请向后滚动鼠标滚轮。
要旋转视图，请在单击鼠标右键的同时将鼠标朝所需的方向拖动。
调整模型的位置
除了 ViewCube，您还可以精确地放置模型。
1.选择想要放置的模型。
2.在垂直工具栏上，单击“移动”图标 。

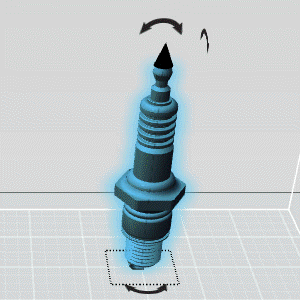

移动工具显示在模型周围。
3.使用移动工具来旋转、升高和降低选定的模型，调整到所需要的位置。
缩放模型大小
“缩放”工具使您可以准确调整模型的大小。
1.选择要缩放的模型。
2.在垂直工具栏上，单击“缩放”图标 。
3.可用的缩放工具显示在模型周围。
可以使用这些缩放控制柄或输入 X、Y 或 Z 值将模型更改至所需大小。
测量两点之间的长度
在“布局”工作流步骤中，可以临时测量两点之间的长度。第一次测量之后单击时，可以再次测量。测量长度之前，您可能需要更改“单位优选项”设置（“文件” > “首选项”或使用“对象浏览器”中的下拉列表）。
将模型平放在构建表面
1.选择想要放置的模型。
2.在垂直工具栏上，单击“平放”图标。
处理模型修复
单击“修复”工作流步骤时，如果没有模型需要修复，可以继续直接进入“支撑”工作流步骤。如果有模型需要修复，Print Studio 会检测模型问题，例如孔和其他几何图元缺陷。可以自动或手动修复模型。
“准备”栏中的“修复”图标指示存在问题
自动修复模型
若不想先检查问题就快速自动修复模型，请单击“准备”栏上的“支撑”前进到下一个工作流步骤。跳过工作流中的步骤会导致 Print Studio 自动执行这些步骤。
1.如有必要，请单击“准备”栏上的“修复”。
2.如果需要修复，请选择红色着色模型。
垂直工具栏上的“分析和修复”工具指示问题的数量和类型。
3.在“分析和修复”按钮菜单上，单击“自动修复”。
一旦修复，红色着色移除，指示模型已恢复。
处理模型支撑
如果模型具有悬垂结构或悬臂部分，在打印之前添加临时结构支撑可以提高成功打印模型的几率。成功打印后可以将这些支撑删除。
自动向模型中添加支撑
模型是否需要支撑取决于其构造形状。Print Studio 使您可以快速添加支撑。
注意： 每个打印机配置文件中都有“高级设置”，用于操纵支撑的首选项。
1.如有必要，请单击“准备”栏上的“支撑”。
2.如有必要，选中需要支撑的每个模型。
3.在垂直工具栏上，单击“自动支撑”图标。
4.将模型放置在构建表面以减少对支撑的需求。
5.在“自动支撑”按钮菜单中，单击“添加支撑”。
支撑将添加到模型。
手动添加和删除支撑
有时您可能想更好地控制支撑，例如插入额外的支撑，或者修剪或删除现有的支撑。Print Studio 使您可以快速调整支撑。
1.如有必要，请在“准备”栏上单击“支撑”。
2.可选：定位模型以查看要添加或删除支撑的区域。
3.在垂直工具栏上，单击“手动支撑”图标。
4.删除支撑。
要修剪现有支撑的分支，请单击要修剪的分支，然后单击“删除”图标 。
要删除支撑，请单击支撑的底座，然后单击“删除”图标 。
复制模型
在 Print Studio 中，您可以在构建表面上复制模型，实现同时打印多个模型。此外，在您已经花费时间修复或支撑模型之后，您可能希望复制它。
1.选择模型。
2.单击鼠标右键并选择“复制”。
将生成所选模型的副本并将其自动放置在构建表面上。
注意：在一些情况下，如果构建表面上没有足够的空间，副本可能重叠在原始模型上。您可以使用“对象浏览器”选择并移动副本。
3.可选：重复操作直到生成足够的副本或构建表面已满。
预览模型
Print Studio 中的“预览”工作流步骤将模型切片为多个层。借此机会，可以在将机器指令发送到打印机之前，先查看一下您的准备工作对机器指令产生的影响。这些机器指令决定打印机构在打印模型时为了生成每层材质而移动的方式和位置。查看这些层可以帮助您预测可能的打印问题，并在打印之前为您提供更正的机会。
1.如有必要，请单击“准备”栏上的“预览”。在垂直工具栏上，“预览切片”按钮菜单显示相关信息（如估算的打印时间）。
2.要预览切片，请在“切片预览”框中，输入特定切片的编号。还可以使用滑块在切片之间来回切换。
3.可选：在“预览切片”按钮菜单上单击“导出打印机文件”保存可打印文件，以便以后发送到选定的打印机。
打印或导出模型
Print Studio 工作流中的最后一步取决于您是否连接了打印机。如果连接了打印机，“准备”栏将最后一个工作流步骤标为“打印”。
如果未连接打印机，“准备”栏将最后一个工作流步骤标为“导出”。
如果连接了打印机，“准备”栏将“导出”替换为“打印”。不用担心。您仍然可以从“预览”工作流步骤导出要打印的模型。
重要： Print Studio 以两种不同的方式使用术语“导出”。“预览”和“导出”工作流步骤中的导出将构件体积中的所有项保存为一个可打印文件，这样以后可以对其进行打印。这些已导出的可打印文件通常无法在 CAD 应用程序中打开，仅能在受支持的打印机中打开。使用“文件” > “全部导出”或“文件” > “导出所选文件”中的导出是不同的。这些方法将模型保存为单独的网格文件，这些文件可以在大多数 CAD 应用程序中打开。
